转载原文：ISL article: Unlocking Real-Time Synthetic Aperture Radar (SAR) Simulation – MAK Technologies
随着 MAK 与 ISL 的持续合作以及底层 RFView® 技术的深化，适用于 MAK ONE 的 RFView® 也在不断演进。在这篇特约文章中，来自 ISL 公司的 RF 数字工程解决方案部门副经理 Hoan Nguyen 博士将带我们深入了解这些突破性技术——正是它们让实时 SAR 仿真变得比以往更快速、更精确且更容易获取。
随着即将发布的 RFView for MAK ONE 1.2，生成一张 10 km×10 km的 SAR 图像现在只需不到 10 秒钟——这是仿真性能上的重大飞跃。处理瓶颈已被消除，使得合成数据的生成能力得以扩展，充分满足现实世界中的各种作业需求。
为什么选择 SAR？
与光学（可见光）成像系统相比，SAR（合成孔径雷达）拥有几个显著优势，主要在于它能自主发射能量，而光学系统则是被动的，依赖于反射的阳光。因此，光学系统必须在白天工作，且常因海面耀光（Sun Glint）而盲蔽，或被剧烈的地形阴影完全遮挡。相比之下，SAR 能够提供自主可控的侧视照明，完全不受太阳几何角度的限制。SAR 系统使用的是厘米波级别的微波，能够直接穿透浓云、暴雨、大雾和浓烟。SAR 也因此成为一种极其关键的全天候、昼夜兼备的高分辨率成像工具。

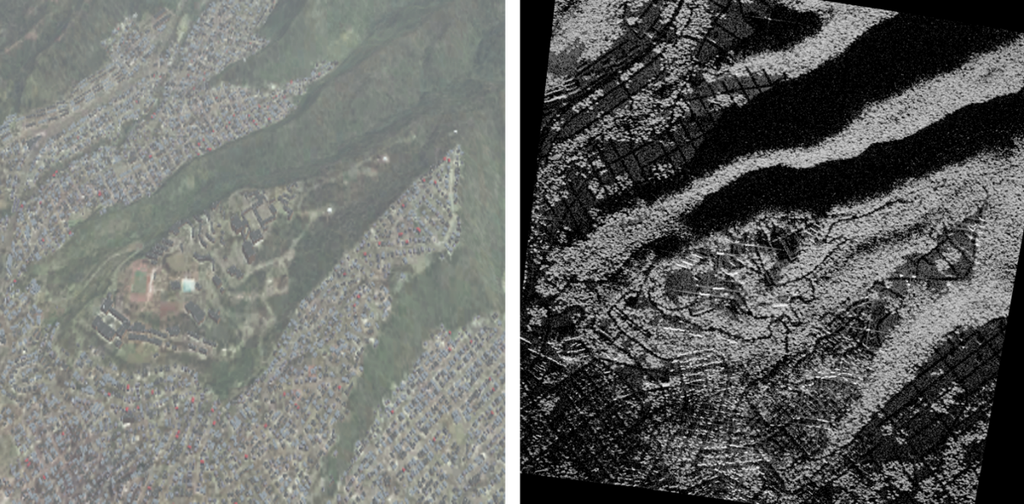

（左）：瓦胡丘陵的光学图像。（右）：瓦胡丘陵的 SAR 仿真图像，具备真实的 SAR 效应（如丘陵阴影和斑点噪声）。
为什么需要 SAR 仿真？
真实的 SAR 数据不仅昂贵、难以排期，而且覆盖范围有限，因为这些数据通常来自于卫星或专用飞机。你无法根据需求随时调度一颗卫星去拍摄指定的地点、天气或场景。
而仿真则能带来：
- 可重复性：保持其他条件不变，仅更改一个变量（如平台速度或新增目标）来重新运行同一场景；
- 可扩展性：生成海量带标签的数据集，用于 AI 目标识别训练（真实的、且往往涉及保密的图像很难提供此类数据）；
- 完全可控性：能够完整掌控动态且联网的演练，其中目标和实体仅存在于仿真系统内部。
尽管真实数据对于验证物理机制和视觉效果的准确性依然不可或缺，但一旦验证完成，仿真就能让你按需前往全球任意地点，再也不必等待或支付昂贵的卫星过境及飞机飞行任务费用。
ISL 具备高保真度的合成孔径雷达（SAR）仿真技术，缩短了物理学与前线实战准备之间的距离。通过精确建模复杂的现实环境特征——从阴影（Shadowing）、叠置（Layover）、斑点噪声（Speckle）到多普勒偏移（Doppler Offsets）和多次反弹效应（Multi-bounce Effects）——我们能够实时提供超逼真、动态的 SAR 图像。
为什么逼真的 SAR 图像如此难以仿真？
与光学传感器不同，SAR 构建图像依赖于两组完全不同的信息：雷达脉冲反弹回来的时间（距离 Range），以及基于相对运动产生的频率偏移（多普勒 Doppler）。其结果更接近于一张“距离-多普勒”的时间-频率图，而不是普通照片。这种差异创造出了普通图像中根本不存在的视觉效果：
- 阴影（Shadows）：出现在高大物体后方，因为被遮挡区域没有信号返回。
- 叠置（Layover）：高大建筑物的顶部在物理距离上比其底部距离传感器更近，因此顶部在图像中会向传感器方向偏移——建筑物看起来就像在朝雷达“倾斜”。
- 斑点噪声（Speckle）：一种粒状的闪烁效果，由雷达相干波在粗糙表面反弹时相互干涉引起。
- 多次反弹（Multibounce）：雷达能量在返回之前在多个表面之间弹跳，表现为真实物体后方跟随的幽灵状能量尾迹。
- 多普勒拖尾（Doppler Smearing）：扭曲运动中的车辆，使其在图像中的位移与其真实的行驶方向完全无关——第一次看到时会觉得非常违背直觉。
这些现象并不是传感器的缺陷，而是物理规律。SAR 仿真器必须从底层重新建模雷达物理过程，你绝不能仅仅给普通的 3D 渲染器“换个皮”就大功告成。
我们的方法：相干偏振路径追踪（CPPT）
有趣的是，实现实时 SAR 仿真的这项突破并非来自雷达工程领域，而是源自电子游戏。现代 GPU 极其擅长光线追踪：将虚拟光线投射到 3D 场景中，并计算光线是如何弹跳的。事实证明，只要配上正确的物理模型，这套用于模拟光线的机械结构同样可以完美地模拟雷达。
我们不再追踪光线，而是追踪射频（RF）能量线，追踪它们从发射机出发、经地形/建筑/车辆反射、再返回接收机的完整电磁行为——包括相位、振幅和偏振。
- 我们追踪的是电磁波，而不仅仅是亮度。每条光线带有 4 个数值，用于描述其水平和垂直偏振状态。这使得仿真能够捕捉偏振效应——即不同材料对不同电磁波方向的响应——而无需针对每种偏振模式重新运行整个仿真。
- 我们按距离和多普勒对命中点排序，而不是按屏幕位置。普通的渲染器会问：“这条光线属于哪个像素？”而我们的渲染器会问：“已知这条光线传播的距离以及被击中物体的相对速度，它属于哪个距离-多普勒网格（Bin）？”正是这种重构，将 3D 场景转换成了真正看起来像雷达输出的内容。
- 我们根据材质分别仿真镜面反射和漫反射。像金属或平静水面这样的光滑表面会发生相干反射，在特定的几何角度下看起来几乎像镜子一样亮；而粗糙表面散播能量则更为均匀。准确把握平衡——电导率、介电常数、粗糙度——正是让建筑物、道路、植被和车辆看起来各不相同且真实的关键。
- 我们仅需单次渲染即可仿真数千个脉冲。真实的 SAR 系统是通过沿飞行路径采集的数千个脉冲来构建图像的——如果要逐个脉冲进行实时仿真，速度会慢得无法接受。但由于仿真系统已经掌握了每个物体的精确速度，我们可以在单次渲染中计算出整个距离-多普勒图像，然后应用数学滤波器，还原出真实 SAR 系统在亮点周围产生的模糊和标志性的“十字”图案——全程无需仿真任何一个实际的物理脉冲。
